Delta-14C och 14C i den vetenskapliga litteraturen

Viktig uppdatering i slutet av inlägget!

Vi har haft ett par inlägg här på UI av professor emeritus Mats Almgren om vådan av att inte ta hänsyn till skillnaden mellan Δ14C och 14C när man tittar på den s k bombkurvan, som visar hur den ökade mängden av 14C i atmosfären från atombombsprover runt 1960 har förändrats:
De läsare som inte har hängt med i diskussionen bör läsa dessa tidigare inlägg först. Mats argumenterar att skillnaden mellan kurvorna för Δ14C och 14C är stor och att man därför måste titta på 14C-kurvan för att se hur mycket 14C som finns kvar, medan våra vänner på Klimatupplysningen (sic) verkar anse att skillnaden mellan kurvorna är ganska liten.


    Δ14C = ([14C/12C]prov / [14C/12C]standardprov - 1) x 1000

där standardprovet representerar förhållandet innan bombproven. Ett  Δ14C på 0 betyder att förhållandet i provet är det samma som det i standardprovet. Lägg märket till att om 12C i provet har ökat i förhållande till standardprovet så måste 14C i provet öka lika mycket för att ge ett Δ14C på 0. Eftersom 12C idag är mer än 25% större än vid slutet av 1950-talet så skulle ett värde Δ14C = 0 betyda att också C14 idag är mer än 25% större än innan bombproven. Och dagens Δ14C är rent av en bit större än 0!

Så hur ser det ut i den vetenskapliga litteraturen? Vad blir resultatet när forskare, som ägnat sin karriär åt att studera kolcykeln, gör omvandlingar mellan Δ14C och 14C? Här är två exempel, som båda ger stöd för Mats uppfattning.

Ingeborg Levin och Vago Hesshaimer, RADIOCARBON – A UNIQUE TRACER OF GLOBAL CARBON CYCLE DYNAMICS, Radiocarbon Vol 42, Nr 1, 2000.

Kim I. Currie, Gordon Brailsford, Sylvia Nichol, Antony Gomez, Rodger Sparks, Keith R. Lassey and Katja Riedel. Tropospheric 14CO2 at Wellington, New Zealand: the world’s longest record. Biogeochemistry 2009.
Uppdatering: Vi kan skriva om formeln för Δ14C som:

   Δ14C = ([14Cprov/14Cstandarprov] / [12Cprov/12Cstandardprov] - 1) x 1000

vilket ger

  [14Cprov/14Cstandarprov] =   [12Cprov/12Cstandardprov](Δ14C/1000 + 1)

Om t ex [12Cprov/12Cstandardprov] = 1,25 och Δ14C = 100 vilket ungefär är läget idag, så får vi

   [14Cprov/14Cstandarprov] = 1,375

dvs det finns 37,5% mer 14C idag än innan bombproven. Den intresserade läsaren kan roa sig med att räkna ut motsvarande värde vid tiden för toppen på bombkurvan.

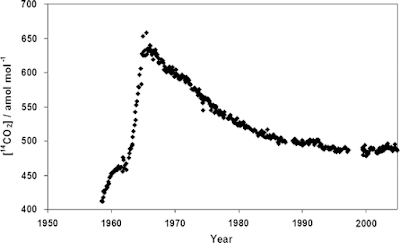

Uppdatering 2013-10-18: På Klimatupplysningen (sic) har Pehr Björnbom ett klargörande om Gösta Petterssons presentation av bombprovskurvan:

Enligt Björnbom så har skalan ingenting att göra med mängden/andelen 14C innan bombproven. 0% betecknar helt enkelt den nivå som 14C-halten planar ut mot efter bombproven, vilket ungefär motsvarar 100-linjen i figur 2 b från Levin och Hesshaimer (se ovan). "Kvarvarande del" (på y-axeln) ska alltså inte tolkas som "den del av 14C som tillfördes av bombproven  som finns kvar i troposfären". Det som i bildtexten omtalas som "relaxationen av det överskott av C14-koldioxid som de ovanjordiska kärnvapentesterna gav upphov till" avser alltså inte den totala mängd 14C som tillfördes av bombproven, utan något annat. Hur kurvan för Bernmodellen passar in i denna skala framgår dock inte, och kommer tyvärr nog aldrig att framgå.

Vi förhåller oss skeptiska.  Men vi är nyfikna på hur Gösta Petterson kommer att reagera. I sin bok Falskt Alarm, som bilden är tagen ifrån, skriver Gösta explicit:
"IPCC hävdar att de sista 20 procenten av ett utsläpp kan stanna kvar i luften i många tusentals år. Bombprovskurvan visar att det redan efter 45 år återstår mindre än 5% av ”engångsutsläppet” av C14-koldioxid."
Det stämmer ju inte precis överens med Björnboms tolkning.

Uppdatering 2013-10-22: Gösta Pettersson har nu tagit till sig Mats Almgrens kritik, och korrigerat sin 14C-kurva.
